ECOLINE FRÉZY

Kategória:

Karbidové valcové čelné frézy MASAM predstavujú univerzálne nástroje určené pre široké spektrum obrábacích operácií. Sortiment zahŕňa vyhotovenia s 2, 3 a 4 reznými britmi, pričom jednotlivé varianty sú optimalizované pre rôzne typy operácií – od hrubovania až po presné dokončovanie a frézovanie drážok.

Frézy sú navrhnuté so špirálou 30°, geometriou λ 30° a γ 8° a sú štandardne dodávané s upínacou stopkou DIN 6535 HA (hladká). Pre zvýšenie flexibility upnutia je dostupná aj upínacia plocha Weldon. Nástroje sú zároveň vybavené odľahčením drieku, ktoré znižuje trenie a umožňuje obrábanie vo väčších hĺbkach.

Variant s 2 britmi do stredu je vhodný najmä pre univerzálne operácie a efektívne frézovanie, zatiaľ čo 3 brité prevedenie (s jedným britom cez stred) je optimalizované aj pre frézovanie drážok pre pera. 4 brité frézy s dvomi britmi do stredu poskytujú vyššiu stabilitu a sú vhodné pre operácie vyžadujúce vyššiu produktivitu a kvalitný povrch.

Nástroje sú primárne určené na obrábanie ocele, liatiny a nehrdzavejúcej ocele do 55 HRC (do 1600 N/mm²), pričom sú zároveň použiteľné aj pre hliník a meď. Povrch nástroja je opatrený PVD povlakom AlTiN, ktorý zvyšuje odolnosť voči opotrebeniu a predlžuje životnosť nástroja aj pri náročných podmienkach obrábania.

Popis

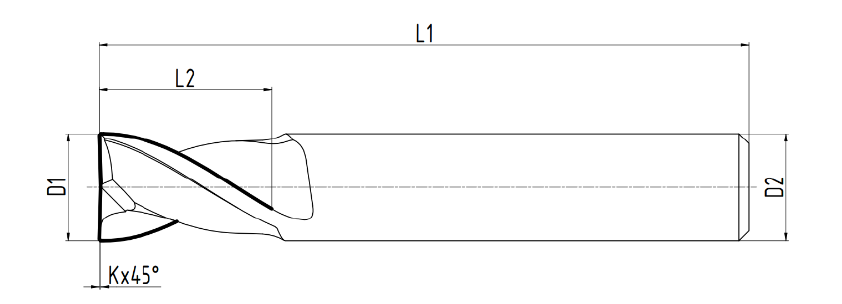

Valcové frézy MASAM ECO 2

Označenie MASAM ECO 2 brité [mm] [mm] [mm] [mm] Počet zubov Kx45° Cena €
PKVE.03.005.02.0.02.02.038.P 0.5 3 38 2 2 0.02 12.30 €
PKVE.03.01.02.0.02.04.038.P 1 3 38 4 2 0.02 10.60 €
PKVE.03.02.02.0.05.07.038.P 2 3 38 7 2 0.05  9.40 €
PKVE.03.03.02.0.07.07.038.P 3 3 38 7 2 0.07 9.40 €
PKVE.04.04.02.0.07.08.050.P 4 4 50 8 2 0.07 11.10 €
PKVE.05.05.02.0.07.010.050.P 5 5 50 10 2 0.07 12.00 €
PKVE.06.06.02.0.07.010.057.P 6 6 57 10 2 0.07 13.40 €
PKVE.08.08.02.0.12.016.063.P 8 8 63 16 2 0.12 20.10 €
PKVE.010.010.02.0.2.019.072.P 10 10 72 19 2 0.2 28.50 €
PKVE.012.012.02.0.2.022.083.P 12 12 83 22 2 0.2 37.70 €
PKVE.014.014.02.0.2.022.083.P 14 14 83 22 2 0.2 52.40 €
PKVE.016.016.02.0.2.026.092.P 16 16 92 26 2 0.2 66.70 €
PKVE.018.018.02.0.2.026.092.P 18 18 92 26 2 0.2 94.20 €
PKVE.020.020.02.0.3.032.104.P 20 20 104 32 2 0.3 109.90 €

Valcové frézy MASAM ECO 2L

Označenie MASAM ECO 2 brité [mm] [mm] [mm] [mm] Počet zubov Kx45° Cena €
PKVE.03.02.02.0.05.012.050.P 2 3 50 12 2 0.05 10.10 €
PKVE.03.03.02.0.07.012.050.P 3 3 50 12 2 0.07 10.10 €
PKVE.04.04.02.0.07.015.060.P 4 4 60 15 2 0.07 11.60 €
PKVE.05.05.02.0.07.020.060.P 5 5 60 20 2 0.07 12.70 €
PKVE.06.06.02.0.07.020.060.P 6 6 60 20 2 0.07  19.20 €
PKVE.08.08.02.0.12.025.070.P 8 8 70 25 2 0.12 25.50 €
PKVE.010.010.02.0.2.030.110.P 10 10 110 30 2 0.2 35.90 €
PKVE.012.012.02.0.2.030.110.P 12 12 110 30 2 0.2 49.90 €
PKVE.014.014.02.0.2.040.110.P 14 14 110 40 2 0.2 63.50 €
PKVE.016.016.02.0.2.050.110.P 16 16 110 50 2 0.2 81.00 €
PKVE.018.018.02.0.2.050.110.P 18 18 110 50 2 0.2 98.90 €
PKVE.020.020.02.0.3.055.110.P 20 20 110 55 2 0.3 122.10 €

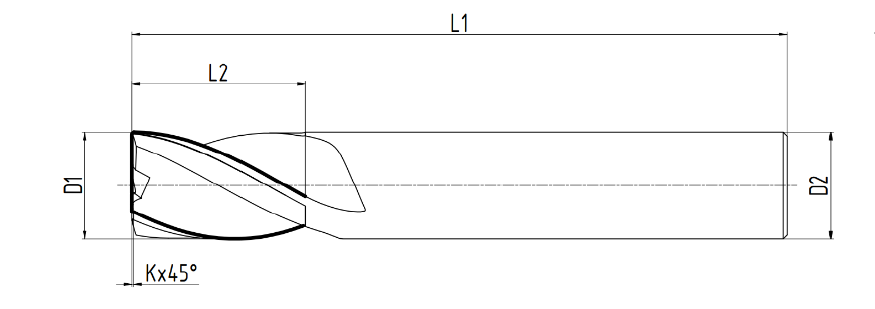

Valcové frézy MASAM ECO 3

Označenie MASAM ECO 2 brité [mm] [mm] [mm] [mm] Počet zubov Kx45° Cena €
PKVE.03.02.03.0.04.06.038.P 2 3 38 6 3 0.04 10.50 €
PKVE.03.025.03.0.05.07.038.P 2.5 3 38 7 3 0.05 10.50 €
PKVE.03.03.03.0.07.07.038.P 3 3 38 7 3 0.07 10.60 €
PKVE.04.035.03.0.07.07.050.P 3.5 4 50 7 3 0.07 12.70 €
PKVE.04.04.03.0.07.08.050.P 4 4 50 8 3 0.07 12.70 €
PKVE.05.05.03.0.07.010.050.P 5 5 50 10 3 0.07 14.80 €
PKVE.06.06.03.0.07.010.057.P 6 6 57 10 3 0.07 15.60 €
PKVE.08.08.03.0.12.016.063.P 8 8 63 16 3 0.12 20.50 €
PKVE.010.010.03.0.2.019.072.P 10 10 72 19 3 0.2 31.30 €
PKVE.012.012.03.0.2.022.083.P 12 12 83 22 3 0.2 43.70 €
PKVE.014.014.03.0.2.022.083.P 14 14 83 22 3 0.2 54.70 €
PKVE.016.016.03.0.2.026.092.P 16 16 92 26 3 0.2 70.80 €
PKVE.018.018.03.0.2.026.092.P 18 18 92 26 3 0.2 94.20 €
PKVE.020.020.03.0.3.032.104.P 20 20 104 32 3 0.3 114.50 €

Valcové frézy MASAM ECO 3P9

Označenie MASAM ECO 2 brité [mm] [mm] [mm] [mm] Počet zubov Kx45° Cena €
PKVE.05.05.03.0.07.010.050.P9 5 5 50 10 3 0.07 15.50 €
PKVE.06.06.03.0.07.010.057.P9 6 6 57 10 3 0.07 16.40 €
PKVE.08.08.03.0.12.016.063.P9 8 8 63 16 3 0.12 21.60 €
PKVE.010.010.03.0.2.019.072.P9 10 10 72 19 3 0.2 32.80 €
PKVE.012.012.03.0.2.022.083.P9 12 12 83 22 3 0.2 45.90 €
PKVE.014.014.03.0.2.022.083.P9 14 14 83 22 3 0.2 57.50 €
PKVE.016.016.03.0.2.026.092.P9 16 16 92 26 3 0.2 74.30 €

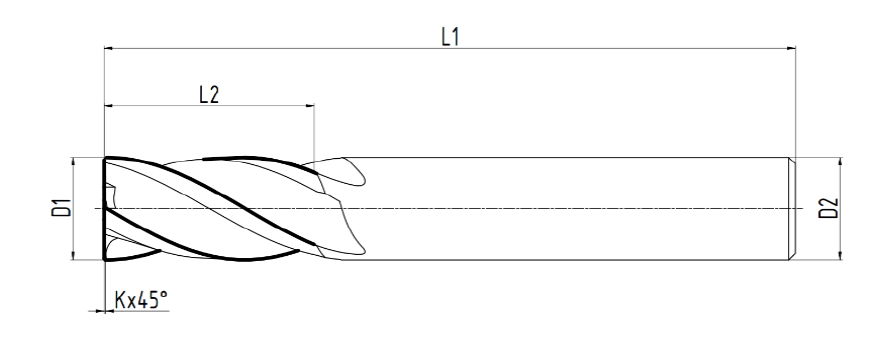

Valcové frézy MASAM ECO 4

Označenie MASAM ECO 2 brité [mm] [mm] [mm] [mm] Počet zubov Kx45° Cena €
PKVE.03.03.04.0.07.010.038.P 3 3 38 10 4 0.07 10.90 €
PKVE.04.04.04.0.07.011.050.P 4 4 50 11 4 0.07 13.40 €
PKVE.05.05.04.0.07.013.050.P 5 5 50 13 4 0.07 15.00 €
PKVE.06.06.04.0.07.013.057.P 6 6 57 13 4 0.07 16.30 €
PKVE.08.08.04.0.12.019.063.P 8 8 63 19 4 0.12 21.90 €
PKVE.010.010.04.0.2.022.072.P 10 10 72 22 4 0.2 31.70 €
PKVE.012.012.04.0.2.026.083.P 12 12 83 26 4 0.2 43.20 €
PKVE.014.014.04.0.2.026.083.P 14 14 83 26 4 0.2 59.60 €
PKVE.016.016.04.0.2.032.092.P 16 16 92 32 4 0.2 71.90 €
PKVE.018.018.04.0.2.032.092.P 18 18 92 32 4 0.2 98.80 €
PKVE.020.020.04.0.3.038.104.P 20 20 104 38 4 0.3 114.50 €

Valcové frézy MASAM ECO 4L

Označenie MASAM ECO 2 brité [mm] [mm] [mm] [mm] Počet zubov Kx45° Cena €
PKVE.03.03.04.0.07.020.065.P 3 3 65 20 4 0.07 19.60 €
PKVE.04.04.04.0.07.025.065.P 4 4 65 25 4 0.07 21.30 €
PKVE.05.05.04.0.07.030.070.P 5 5 70 30 4 0.07 24.70 €
PKVE.06.06.04.0.07.030.070.P 6 6 70 30 4 0.07 27.30 €
PKVE.08.08.04.0.12.040.100.P 8 8 100 40 4 0.12 38.50 €
PKVE.010.010.04.0.2.040.110.P 10 10 110 40 4 0.2 49.20 €
PKVE.012.012.04.0.2.045.110.P 12 12 110 45 4 0.2 74.20 €
PKVE.014.014.04.0.2.045.110.P 14 14 110 45 4 0.2 89.70 €
PKVE.016.016.04.0.2.065.124.P 16 16 124 65 4 0.2 115.10 €
PKVE.018.018.04.0.2.065.124.P 18 18 124 65 4 0.2 131.80 €
PKVE.020.020.04.0.3.065.150.P 20 20 150 65 4 0.3 166.00 €
PKVE.025.025.04.0.3.080.165.P 25 25 165 80 4 0.3 260.63 €
