Špeciálne valcové frézy na trochoidné obrábanie
Špeciálne valcové frézy na trochoidné obrábanie - Image 2
Špeciálne valcové frézy na trochoidné obrábanie - Image 3

Špeciálne valcové frézy na trochoidné obrábanie

Kategória:

Frézy s 5 alebo 6 britmi, z ktorých dva sú smerované do stredu, sú určené na efektívne hrubovacie aj dokončovacie operácie. Vďaka silnejšiemu jadru a trieskovým deličom po obvode nástroja zabezpečujú stabilný výkon aj pri vyšších rezných záberoch.

Integrované prerušovače triesky znižujú záťaž stroja a umožňujú dosiahnuť väčší výkon materiálu bez straty kvality. Rektifikovaná rezná hrana zabezpečuje presné a čisté opracovanie aj pri náročnejších aplikáciách. Štandardne je fréza vybavená hladkou upínacou stopkou podľa normy DIN 6535 HA. Na vyžiadanie je dostupné aj prevedenie s upínacou plochou Weldon alebo s odľahčením drieku. Odporúčané použitie zahŕňa oceľ, liatinu, nerezové materiály do 55 HRC a pevnosťou do 1600 N/mm². Geometria nástroja λ 42° a γ 5°, čo prispieva k stabilite pri obrábaní. Pre širšie spektrum obrábateľných materiálov sú k dispozícii dve varianty povlakov.

Popis

MASAM ŠTANDARD

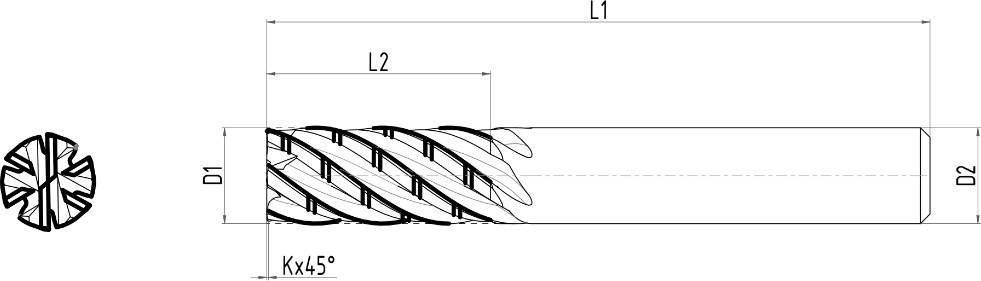

Označenie D1 [mm]  D2 [mm] L1 [mm] L2 [mm] Počet zubov Kx45° Cena €
PKVT.06.05.05.0.15.013.057.P.S 5 6 57 13 5 0.15 26 €
PKVT.06.06.05.0.15.013.057.P.S 6 6 57 13 5 0.15 26 €
PKVT.08.08.06.0.20.019.063.P.S 8 8 63 19 6 0.20 35 €
PKVT.10.10.06.0.20.022.072.P.S 10 10 72 22 6 0.20 48 €
PKVT.12.12.06.0.25.026.083.P.S 12 12 83 26 6 0.25 62 €
PKVT.14.14.06.0.25.032.092.P.S 14 14 92 32 6 0.25 84 €
PKVT.16.16.06.0.35.032.092.P.S 16 16 92 32 6 0.35 102 €
PKVT.20.20.06.0.40.042.104.P.S 20 20 104 42 6 0.40 158 €

MASAM PREMIUM

Označenie D1 [mm]  D2 [mm] L1 [mm] L2 [mm] Počet zubov Kx45° Cena €
PKVT.06.05.05.0.15.013.057.P.G 5 6 57 13 5 0.15 26 €
PKVT.06.06.05.0.15.013.057.P.G 6 6 57 13 5 0.15 27 €
PKVT.08.08.06.0.20.019.063.P.G 8 8 63 19 6 0.20 36 €
PKVT.10.10.06.0.20.022.072.P.G 10 10 72 22 6 0.20 49 €
PKVT.12.12.06.0.25.026.083.P.G 12 12 83 26 6 0.25 63 €
PKVT.14.14.06.0.25.032.092.P.G 14 14 92 32 6 0.25 85 €
PKVT.16.16.06.0.35.032.092.P.G 16 16 92 32 6 0.35 104 €
PKVT.20.20.06.0.40.042.104.P.G 20 20 104 42 6 0.40 160 €

Frézy MASAM ŠTANDARD a MASAM PREMIUM sú k dispozícii skladom.

FRÉZY NA UNIVERZÁLNE POUŽITIE

D1 D2 L1 L2 Odľahčenie L3/D3 z Označenie Cena €
6 6h6 63 18 25/5,8 4 VT.6.6.04.018.063.PS 27
8 8h6 81 24 35/7,8 4 VT.8.8.04.024.081.PS 37
10 10h6 81 30 40/9,8 4 VT.10.10.04.030.081.PS 45
10 10h6 108 45 55/9,8 4 VT.10.10.04.045.108.PS 54
10 10h6 81 30 40/9,8 6 VT.10.10.06.030.081.PS 66
10 10h6 108 45 55/9,8 6 VT.10.10.06.045.108.PS 75
12 12h6 81 33 40/11,8 4 VT.12.12.04.033.081.PS 54
12 12h6 108 45 55/11,8 4 VT.12.12.04.045.108.PS 67
12 12h6 81 33 40/11,8 6 VT.12.12.06.033.081.PS 67
12 12h6 108 45 55/11,8 6 VT.12.12.06.045.108.PS 85
14 14h6 108 45 55/13,8 4 VT.14.14.04.045.108.PS 78
14 14h6 108 45 55/13,8 6 VT.14.14.06.045.108.PS 96
16 16h6 108 45 55/15,8 4 VT.16.16.04.045.108.PS 88
16 16h6 108 45 55/15,8 6 VT.16.16.06.045.108.PS 129
20 20h6 108 50 55/19,8 4 VT.20.20.04.050.108.PS 120
20 20h6 163 50 110/19,8 4 VT.20.20.04.050.163.PS 163
20 20h6 108 50 55/19,8 6 VT.20.20.06.050.108.PS 139
20 20h6 163 50 110/19,8 6 VT.20.20.06.050.163.PS 187
25 25h6 108 40 50/24,8 4 VT.25.25.04.040.108.PS 174
25 25h6 163 60 100/24,8 4 VT.25.25.06.060.163.PS 240

OBRÁBANIE HLINÍKOVÝCH ZLIATIN

D1 D2 L1 L2 Odľahčenie L3/D3 z Označenie Cena €
6 6h6 63 18 25/5,8 3 VT.6.6.03.018.063.A 27
8 8h6 81 24 35/7,8 3 VT.8.8.03.024.081.A 37
10 10h6 81 30 40/9,8 3 VT.10.10.03.030.081.A 45
10 10h6 108 45 55/9,8 3 VT.10.10.03.045.108.A 54
12 12h6 108 45 55/11,8 3 VT.12.12.03.045.108.A 67
14 14h6 108 45 55/13,8 3 VT.14.14.03.045.108.A 78
16 16h6 108 45 55/15,8 3 VT.16.16.03.045.108.A 88
20 20h6 108 50 55/19,8 3 VT.20.20.03.050.108.A 120
20 20h6 163 50 110/19,8 3 VT.20.20.03.050.163.A 163
25 25h6 108 40 50/24,8 3 VT.25.25.03.040.108.A 174
25 25h6 163 60 100/24,8 3 VT.25.25.0.060.163.A 240

Frézy na Univerzálne použitie a Frézy na obrábanie hliníkových zliatin na dodanie 1-2KT.
