DYNAMICKÉ TOROIDNÉ FRÉZY

Kategória:

Frézy so šiestimi britmi, z ktorých tri zasahujú do stredu, sú navrhnuté s multišpirálovou geometriou a silnejším jadrom. Po obvode nástroja sa nachádzajú deliče triesok, ktoré prispievajú k efektívnemu odvodu triesky a stabilite počas obrábania.

Tieto nástroje sú ideálnou voľbou pre produktívne metódy frézovania (High Productivity Machining), najmä pri použití dynamickej, adaptívnej alebo trochoidnej stratégie obrábania. Frézy sú optimalizované na veľké hĺbky rezu a umožňujú odoberať maximálne množstvo materiálu v krátkom čase pri zachovaní konzistentného zaťaženia.

Štandardné prevedenie zahŕňa hladkú upínaciu stopku podľa normy DIN 6535 HA. Na vyžiadanie je možné dodať aj verziu s upínacou plochou Weldon alebo s odľahčením drieku.

Odporúčané použitie pokrýva oceľ, nerezové materiály do 50 HRC a pevnosti do 1200 N/mm². Fréza je taktiež použiteľná aj na oceľoliatinu a žiarupevné zliatiny. Geometria nástroja λ 30°/31° a γ 10°, čo zabezpečuje optimálnu reznú efektivitu.

Pre širšie spektrum obrábateľných materiálov sú dostupné dve varianty povlakov.

Popis

MASAM ŠTANDARD

Krátke prevedenie 3xD

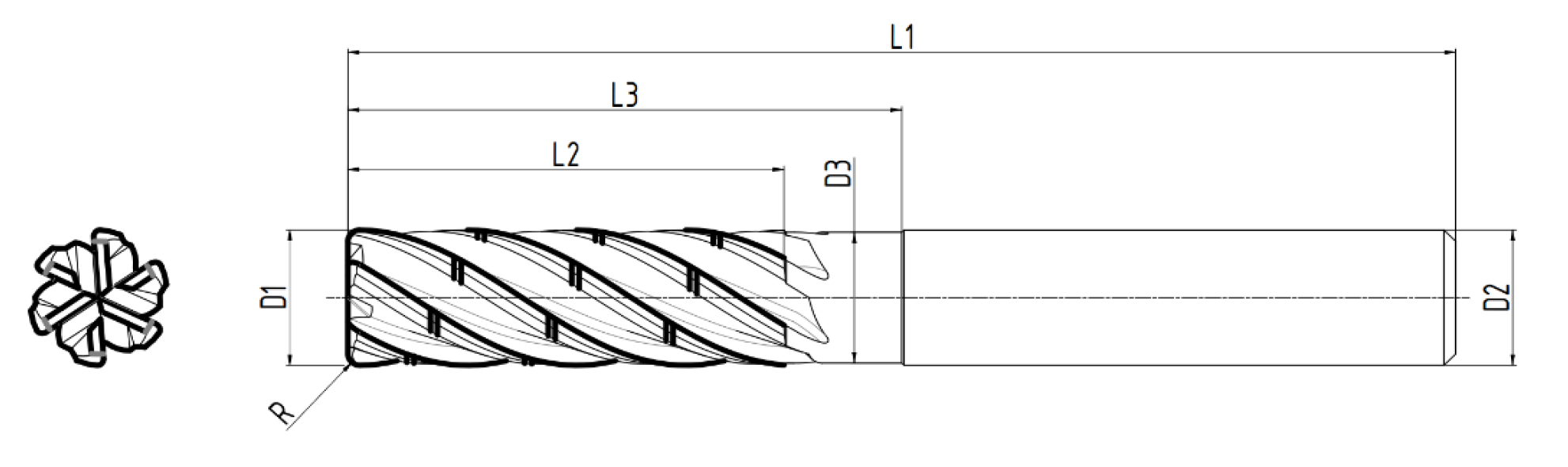

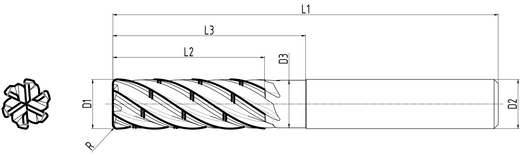

Označenie D1 [mm] D02 [mm] L1 [mm] L2 [mm] Rohový rádius R +/-0,05 Cena €
TD.08.08.06.0.2.025.071.P.S 8 8 71 25 0.2 44 €
TD.10.10.06.0.5.031.082.P.S 10 10 82 31 0.5 62 €
TD.12.12.06.1.0.037.094.P.S 12 12 94 37 1 73 €
TD.16.16.06.1.0.049.110.P.S 16 16 110 49 1 128 €
TD.20.20.06.2.0.061.127.P.S 20 20 127 61 2 193 €
Dlhé prevedenie 5xD

Označenie D1 [mm] D02 [mm] L1 [mm] L2 [mm] Rohový rádius R +/-0,05 Cena €
TD.08.08.06.0.2.041.085.P.S 8 8 85 41 0.2 60 €
TD.10.10.06.0.5.051.100.P.S 10 10 100 51 0.5 84 €
TD.12.12.06.1.0.061.115.P.S 12 12 115 61 1 98 €
TD.16.16.06.1.0.081.140.P.S 16 16 140 81 1 173 €
TD.20.20.06.2.0.102.163.P.S 20 20 163 102 2 260 €

MASAM PREMIUM

Krátke prevedenie 3xD

Označenie D1 [mm] D02 [mm] L1 [mm] L2 [mm] Rohový rádius R +/-0,05 Cena €
TD.08.08.06.0.2.025.071.P.G 8 8 71 25 0.2 45 €
TD.10.10.06.0.5.031.082.P.G 10 10 82 31 0.5 63 €
TD.12.12.06.1.0.037.094.P.G 12 12 94 37 1 74 €
TD.16.16.06.1.0.049.110.P.G 16 16 110 49 1 131 €
TD.20.20.06.2.0.061.127.P.G 20 20 127 61 2 196 €
Dlhé prevedenie 5xD

Označenie D1 [mm] D02 [mm] L1 [mm] L2 [mm] Rohový rádius R +/-0,05 Cena €
TD.08.08.06.0.2.041.085.P.G 8 8 85 41 0.2 61 €
TD.10.10.06.0.5.051.100.P.G 10 10 100 51 0.5 85 €
TD.12.12.06.1.0.061.115.P.G 12 12 115 61 1 100 €
TD.16.16.06.1.0.081.140.P.G 16 16 140 81 1 176 €
TD.20.20.06.2.0.102.163.P.G 20 20 163 102 2 264 €
